Фильтры натрий-катионитные I и II ступени ФИПа

Котельное оборудование

Фильтры натрий-катионитовые параллельно-точные 1-ой ступени ФИПа I

Фильтры натрий-катионитные параллельно-точные первой ступени ФИПа I, предназначены для обработки воды с целью удаления из нее ионов-накипеобразователей (Са 2+ и М 2+ ) в процессе катионирования. Фильтры используются на водоподготовительных установках промышленных и отопительных котельных.

Пример условного обозначения фильтра производительностью 20 м 3 /ч для умеренного климата (У) и категории размещения при эксплуатации (4) по ГОСТ 15150-69: ФИПа I 1,0-0,6 Na У4. Диаметр - 1000 мм., рабочее давление 0,6 МПа.

Натрий-катионитные параллельно-точные фильтры первой ступени (см. рис. 1) представляют собой вертикальный однокамерный цилиндрический аппарат и состоят из следующих основных элементов: корпуса, верхнего и нижнегораспределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

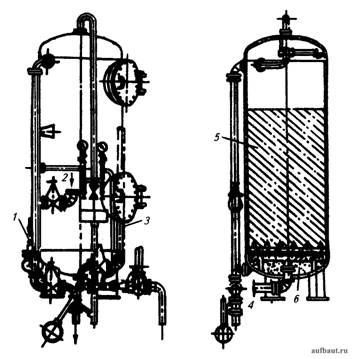

Рис. 1. Фильтр натрий-катионитовый параллельно-точные 1-ой ступени ФИПа I

Стальной цилиндрический корпус с эллиптическим верхним и нижним днищами, днища приварены к цилиндрической обечайке фильтра. Корпус фильтра снабжен верхним люком, предназначенным для загрузки фильтрующего материала и периодического осмотра его поверхности и лазом Ду 400 мм для проведения внутренних монтажных работ.
